Высокие флагштоки 48 метров на территории СИРИУС, г. Сочи

На фотографиях с объекта хорошо виден этап монтажа: один из трёх 48-метровых флагштоков уже несёт флаг, два других находятся на стадии установки и подготовки к эксплуатации. На всех трёх конструкциях предусмотрена система автоматизированного управления флагом.

Компания «ФОНАРИ МАЯК» проектирует и производит высокие металлические флагштоки различной высоты. В каталоге представлены решения от 16 до 90 метров, включая конструкции на базе высокомачтовых опор.

48 метров — масштаб, который формирует облик территории

Высокий флагшток становится заметной архитектурной доминантой, особенно на открытых территориях. При высоте 48 метров флаг хорошо просматривается с большого расстояния и становится частью визуального образа объекта.

Для проекта в СИРИУС были изготовлены и установлены три одинаковых высоких флагштока. Их конструкция рассчитана с учётом условий эксплуатации на открытом пространстве. В каталоге «ФОНАРИ МАЯК» аналогичная линейка высоких флагштоков включает исполнения высотой 40, 45, 50, 60 и более метров. При этом конкретная высота 48 метров была реализована как индивидуальное проектное решение.

Для высоких конструкций такого типа принципиально важен не только внешний вид. Флагшток должен быть рассчитан на ветровые нагрузки, особенности места установки и условия эксплуатации. Именно поэтому параметры конструкции определяются на этапе проектирования, а не выбираются только по визуальному образцу.

Автоматическое управление флагом с учётом ветра

Главная особенность установленных на объекте флагштоков — автоматизированная система контроля положения флага.

Для высоких флагштоков ветер является одним из ключевых факторов эксплуатации. При усилении ветра нагрузка на полотнище значительно возрастает, поэтому простого механизма подъёма и опускания недостаточно.

В разработанной системе положение флага автоматически корректируется в зависимости от показаний датчика скорости ветра.

Контроллер управляет механизмом подъёма и опускания и позволяет работать в двух режимах:

• автоматическом — система самостоятельно выбирает положение флага в зависимости от скорости ветра;
• ручном — оператор может управлять движением флага кнопками вверх и вниз.

Такой подход позволяет не просто поднять флаг на максимальную высоту и оставить его там независимо от погоды, а динамически изменять его положение при изменении ветровой обстановки.

Как работает автоматика

В системе предусмотрено несколько заранее заданных положений флага. Для каждого положения контроллер использует данные энкодера, благодаря чему система понимает фактическую высоту расположения флага.

При настройке определяются:

• нижняя и верхняя точки движения;
• промежуточные положения флага;
• соответствующие значения энкодера;
• параметры срабатывания по скорости ветра;
• характеристики работы электродвигателя.

После настройки система может самостоятельно выбирать необходимую высоту флага.

В одном из алгоритмов положение флага изменяется ступенчато в зависимости от скорости ветра. В другом предусмотрено более консервативное поведение: при усилении ветра флаг опускается, а при снижении скорости ветра до безопасного диапазона снова поднимается на заданную максимальную высоту.

При этом система учитывает не только само значение скорости ветра, но и динамику изменения условий, что позволяет учитывать порывы и исключать слишком частые включения механизма.

Датчик ветра и контроль положения флага

Скорость ветра измеряется в метрах в секунду и передаётся в систему управления. Контроллер сопоставляет текущие показания с заданными параметрами и принимает решение о необходимости изменения положения флага.

Одновременно контролируется положение механизма подъёма посредством энкодера. Благодаря этому система знает, на какой высоте находится флаг в данный момент.

Такое сочетание датчика ветра + контроллера + энкодера + электромеханизма подъёма превращает обычный высокий флагшток в автоматизированную систему управления флагом.

Ручной режим остаётся доступным

Несмотря на наличие автоматики, оператор может перевести оборудование в ручной режим.

Это необходимо, например, при:

• первичной настройке системы;
• проверке механизма;
• техническом обслуживании;
• установке или снятии флага;
• корректировке заданных положений.

В ручном режиме движение осуществляется с панели управления отдельными кнопками подъёма и опускания.

Таким образом, автоматический режим не ограничивает возможности обслуживающего персонала, а дополняется полноценным ручным управлением.

Флюгерная система для работы флага по направлению ветра

Для высоких флагштоков большое значение имеет и направление ветра. В линейке высоких флагштоков «ФОНАРИ МАЯК» используется флюгерный механизм, позволяющий флагу ориентироваться по направлению воздушного потока и снижать вероятность его наматывания на опору. Это предусмотрено конструкцией высоких флагштоков каталога.

Для высоких конструкций это особенно важно: чем больше площадь полотнища и высота его расположения, тем существеннее влияние ветровой нагрузки на эксплуатацию всей системы.

Монтаж трёх флагштоков на объекте СИРИУС

На представленных фотографиях можно увидеть разные этапы реализации проекта.

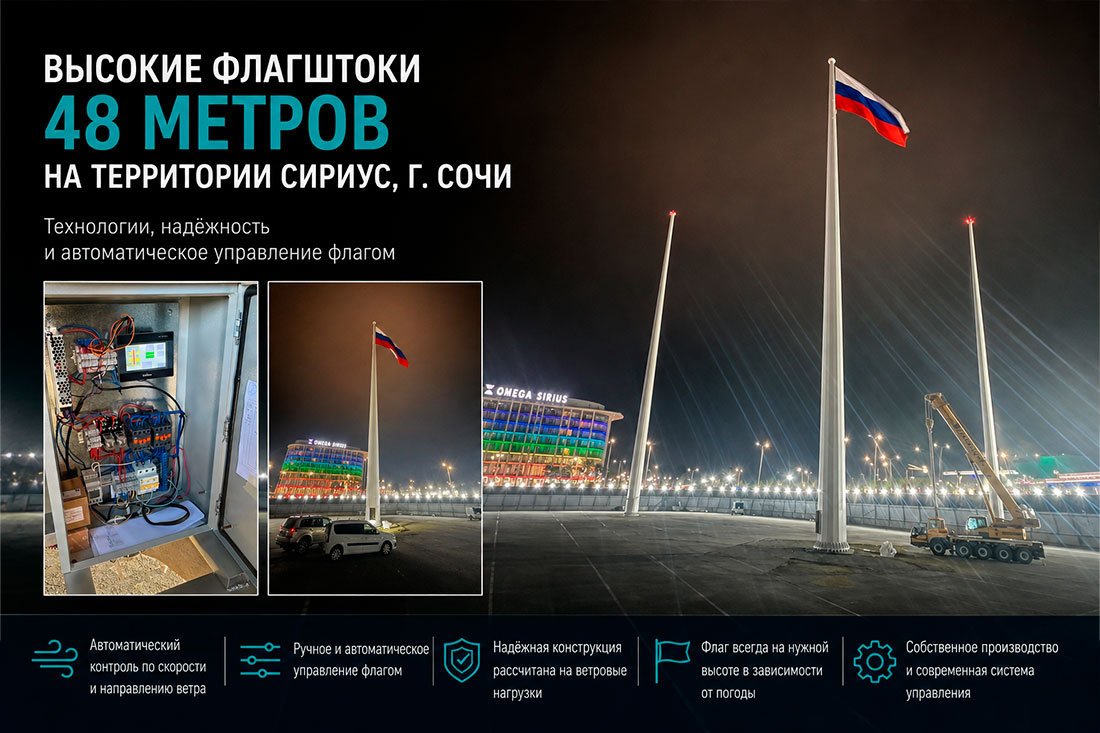

На одном из снимков уже установленный 48-метровый флагшток несёт российский флаг. На другом хорошо видны сразу три высокие конструкции на территории объекта: одна уже эксплуатируется, остальные проходят монтажные работы.

Отдельная фотография демонстрирует шкаф управления оборудованием. Внутри размещены контроллер, коммутационная аппаратура, блоки питания и элементы управления. Именно этот комплекс отвечает за работу автоматической системы подъёма и опускания флага.

Это важная часть проекта, которая обычно остаётся незаметной для посетителей территории: внешне человек видит только высокий флагшток и флаг, тогда как внутри работает полноценная система автоматизации.

Высокие флагштоки для крупных объектов

Проект в СИРИУС показывает, каким может быть современный подход к созданию высоких флагштоков для крупных общественных и инфраструктурных территорий.

Сегодня такой объект — это не только металлическая опора с полотнищем. В зависимости от требований проекта в него могут входить:

• расчёт конструкции под конкретные условия;
• высокомачтовый металлический флагшток;
• механизм подъёма и опускания;
• флюгерная система;
• датчик скорости ветра;
• контроллер автоматического управления;
• энкодер контроля положения;
• ручная панель управления;
• алгоритмы автоматического изменения высоты флага.

В каталоге «ФОНАРИ МАЯК» представлены высокие флагштоки от 16 до 90 метров, а конструкции рассчитываются с учётом ветрового и сейсмического района объекта. Для отдельных моделей заявлена возможность эксплуатации в различных климатических условиях; например, для представленных в каталоге конструкций указаны диапазоны температур от −60 до +50 °C.

Флагштоки 48 метров — индивидуальное решение под объект

Высота 48 метров находится между стандартными позициями 45 и 50 метров, представленными в каталоге. Это хороший пример того, почему при проектировании крупных флагштоков важно ориентироваться не только на каталог готовых типоразмеров.

Для конкретного объекта могут потребоваться собственные параметры высоты, конструкции, оборудования и алгоритма управления.

48-метровые флагштоки на территории СИРИУС в Сочи — именно такой индивидуальный проект, в котором конструктивная часть объединена с автоматизированной системой управления флагом по погодным условиям.

Высокий флагшток должен не только впечатлять своим масштабом. Он должен быть рассчитан на реальные условия эксплуатации, обеспечивать удобное управление и позволять безопасно использовать флаг при изменении погоды.

«ФОНАРИ МАЯК» производит и проектирует высокие флагштоки для городских, коммерческих, спортивных, инфраструктурных и общественных объектов. Посмотреть линейку решений высотой от 16 до 90 метров можно в каталоге высоких флагштоков.
