Зоны освещения АЗС: как правильно организовать наружное освещение автозаправочной станции

Поэтому грамотное освещение АЗС строится по принципу функционального зонирования. Для каждой территории подбираются соответствующие уличные светильники, высота опор, направление светового потока и необходимая мощность оборудования.

В зависимости от площади объекта могут использоваться консольные светодиодные светильники, современные парковые фонари, многосветильниковые опоры, силовые и несиловые опоры, а для крупных открытых территорий — высокомачтовые мачты.

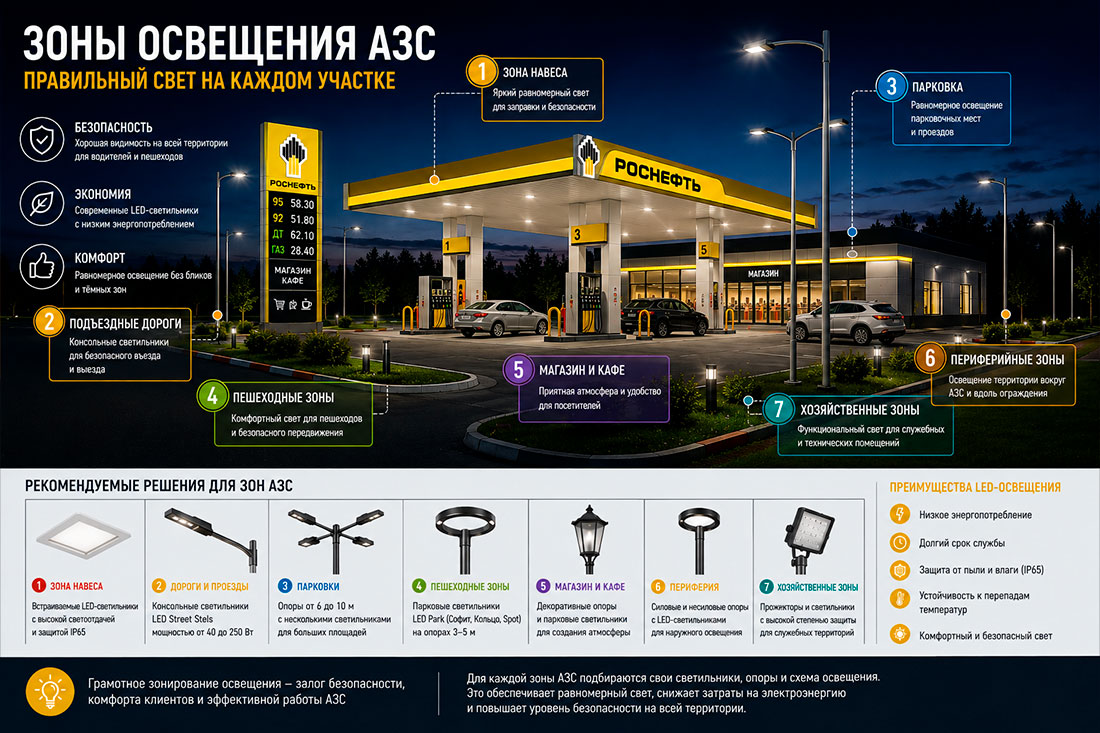

Какие зоны освещения существуют на АЗС

Территорию автозаправочного комплекса условно можно разделить на несколько основных зон:

1. зона топливораздаточных колонок;
2. подъездные и выездные дороги;
3. парковка;
4. пешеходные маршруты;
5. территория магазина и кафе;
6. периферийные участки;
7. хозяйственные и технические площадки;
8. стоянки грузового транспорта;
9. прилегающая территория.

Для каждой из них требуется свое светотехническое решение.

Главная ошибка при проектировании — использовать одинаковые светильники на всей территории АЗС без учета назначения отдельных участков. Гораздо эффективнее разделить объект на функциональные зоны и подобрать оборудование под конкретные задачи.

1. Освещение зоны топливораздаточных колонок

Это центральная часть АЗС, где водители непосредственно заправляют автомобили.

Здесь требуется хорошая видимость топливораздаточного оборудования, автомобиля, зоны вокруг него и элементов навеса. Освещение должно быть равномерным, без резких перепадов яркости и чрезмерного ослепления.

Как правило, основное освещение этой зоны проектируется непосредственно в конструкции навеса и технологического оборудования АЗС. Дополнительные наружные опоры не должны создавать конфликт со светом, уже предусмотренным проектом.

При разработке всей системы наружного освещения важно учитывать, чтобы переход от ярко освещенного навеса к периферийным зонам не сопровождался резким падением уровня освещенности.

Подробнее о комплексном подходе к освещению автозаправочных станций можно прочитать в статье «Освещение АЗС: как выбрать уличные фонари и мачты для автозаправочной станции».

2. Освещение подъездных дорог и въездов

Въезд на АЗС должен быть хорошо заметен в темное время суток. Водителю необходимо своевременно видеть направление движения, границы проезжей части, бордюры, островки безопасности и другие элементы организации движения.

Для подъездных дорог обычно применяются дорожные или консольные светодиодные светильники.

В каталоге «ФОНАРИ МАЯК» представлены консольные LED Street Stels мощностью от 40 до 250 Вт. Такие светильники предназначены для установки на опорах и позволяют подбирать оборудование с учетом параметров конкретной дороги.

При выборе светильника важно учитывать не только его мощность. Большое значение имеют световой поток, оптика и направление распределения света.

3. Освещение парковки АЗС

Парковочная зона — одна из наиболее важных периферийных территорий автозаправочного комплекса.

Здесь необходимо обеспечить видимость:

• автомобилей;
• пешеходов;
• парковочной разметки;
• бордюров;
• проездов между автомобилями;
• въездов и выездов;
• дорожных знаков.

Для парковок могут использоваться опоры средней высоты с одним или несколькими светильниками.

В каталоге «ФОНАРИ МАЯК» представлены опоры высотой от 6 до 10 метров со светильниками Лонар, включая многосветильниковые варианты. Такие конструкции могут применяться для освещения парковок и крупных открытых площадок.

Для небольших парковочных зон можно использовать более компактные опоры. Например, серия Ранг представлена в диапазоне от 3 до 8 метров, причем для высоты 7–8 метров производитель указывает применение на дорогах, парковках и крупных площадках.

4. Освещение пешеходных зон

Пешеходная территория АЗС включает маршруты от парковки к магазину, кафе, санитарным помещениям и другим объектам.

Здесь совершенно не обязательно использовать мощные дорожные светильники. Напротив, слишком интенсивный или неправильно направленный свет может создавать дискомфорт.

Для пешеходных зон подходят современные парковые светильники.

В ассортименте «ФОНАРИ МАЯК» представлены LED Park Софит, LED Park Квадрат, LED Park Кольцо, LED Park Spot, LED Park Раунд и другие модели. Большинство таких решений рассчитано на установку на опорах высотой от 3–4 метров.

Например, опоры со светильниками LED Park Раунд выпускаются высотой от 4 до 8 метров, а светильники имеют степень защиты IP65.

5. Освещение территории магазина и кафе

Современная АЗС все чаще превращается в многофункциональный придорожный комплекс.

На территории могут находиться:

• магазин;
• кафе;
• зона отдыха;
• терраса;
• банкоматы;
• санитарные помещения;
• пункты обслуживания;
• парковочные места.

Здесь наружное освещение выполняет сразу две функции — практическую и архитектурную.

Опоры должны обеспечивать достаточную освещенность, но одновременно гармонично сочетаться с фасадом здания и благоустройством.

Для этой зоны подходят современные парковые светильники и декоративные опоры.

Например, в каталоге представлены LED Park Квадрат и LED Park Кольцо высотой от 4 метров, мощностью от 40 Вт и со степенью защиты IP65.

6. Освещение периферийных зон АЗС

Периферия — это территории, которые находятся за пределами основной зоны заправки.

К ним относятся:

• края парковки;
• внутренние проезды;
• хозяйственные площадки;
• зоны вокруг здания;
• участки вдоль ограждения;
• дополнительные парковочные места;
• территории для грузового транспорта.

Именно здесь особенно востребованы дополнительные опоры освещения.

В зависимости от требований проекта могут использоваться несиловые или силовые опоры.

Несиловые конструкции подходят для организации обычного наружного освещения, когда от опоры не требуется выполнение дополнительных силовых функций.

Силовые опоры применяются в проектах, где требуется соответствующая несущая способность и предусмотрены дополнительные инженерные задачи.

Подробнее эти два решения рассмотрены в отдельных материалах:

«Несиловые опоры для освещения периферийных зон АЗС»

«Силовые опоры для освещения периферийных зон АЗС»

7. Освещение внутренних проездов

Внутренние дороги АЗС могут иметь различную ширину и конфигурацию.

Например, одна схема требуется для небольшого проезда возле магазина, а другая — для территории, где одновременно движутся легковые автомобили и грузовой транспорт.

Для дорожного освещения особенно важно правильно подобрать оптику.

Свет должен направляться преимущественно на дорожную поверхность, а не рассеиваться во все стороны.

Для этого подходят консольные светодиодные светильники.

В каталоге «ФОНАРИ МАЯК» представлены LED Street Stels мощностью от 40 до 250 Вт. Выбор конкретной модели выполняется в зависимости от высоты установки, ширины проезжей части и требуемой освещенности.

8. Освещение стоянок грузового транспорта

Некоторые АЗС расположены на трассах и имеют отдельные стоянки для грузовых автомобилей.

Такие площадки значительно отличаются от обычной парковки легковых автомобилей.

Большая площадь, высокая кабина грузовика и значительные расстояния между автомобилями требуют продуманной схемы расположения светильников.

В зависимости от размера территории могут применяться:

• высокие опоры с несколькими светильниками;
• консольные светильники;
• многосветильниковые конструкции;
• высокомачтовые мачты.

Если площадь стоянки очень большая, использование высокомачтового оборудования позволяет разместить несколько мощных прожекторов на значительной высоте.

В каталоге «ФОНАРИ МАЯК» представлены мачты освещения со стационарной короной ВМОН высотой от 11 до 60 метров для крупных территорий.

9. Освещение хозяйственных и технических площадок

На территории АЗС могут находиться технические помещения, зоны хранения оборудования, контейнеры, хозяйственные площадки и другие вспомогательные объекты.

Эти участки также должны иметь достаточную видимость.

При этом декоративность здесь обычно не является главным критерием. Основное внимание уделяется функциональности, надежности и правильному распределению света.

Для небольших технических зон подходят стандартные уличные светильники на опорах, а для больших площадок могут использоваться более мощные решения.

Как выбрать опору для разных зон АЗС

Выбор опоры зависит от нескольких параметров.

Для пешеходных зон

Оптимальны компактные парковые решения высотой примерно от 3 до 5 метров.

В каталоге представлены светильники и опоры с высотой от 3 метров, включая современные модели LED Park.

Для парковок

Часто используются опоры средней высоты — примерно 5–8 метров.

Серия Ранг, например, представлена в диапазоне от 3 до 8 метров, а высоты 7–8 метров производитель рекомендует для дорог, парковок и крупных площадок.

Для внутренних дорог

Подходят более высокие опоры с консольными светильниками.

В зависимости от ширины проезжей части и схемы движения могут использоваться конструкции высотой 6–10 метров.

Для больших открытых площадок

Если территория имеет значительную площадь, можно рассматривать высокомачтовые решения.

Мачты позволяют устанавливать мощное оборудование на большой высоте и охватывать большую площадь.

Сколько светильников устанавливать на одну опору

Количество светильников зависит от планировки территории.

Для небольшого участка может быть достаточно одного источника света.

Для парковки или площадки сложной формы целесообразно использовать двух- или многосветильниковые конструкции.

Например, в каталоге представлена опора Ранг 8 м с двумя светильниками мощностью 80 Вт каждый. Общий световой поток составляет 24 000 лм, предусмотрено широкое и широкое боковое светораспределение.

Для другой конфигурации можно использовать опору Григорий 6 м с двумя светильниками по 40 Вт. Каждый светильник имеет световой поток 6000 лм, степень защиты IP65, а опора оснащена Y-образным кронштейном.

Однако увеличение количества светильников не должно происходить без расчета. Важно обеспечить не максимальную, а необходимую и равномерную освещенность.

Почему для АЗС выбирают светодиодные светильники

Большинство современных решений для наружного освещения АЗС строится на светодиодной технологии.

Основные преимущества LED-оборудования:

• высокая энергоэффективность;
• длительный срок службы;
• широкий выбор мощности;
• возможность подобрать различную оптику;
• стабильная работа при наружной эксплуатации;
• возможность выбрать цветовую температуру;
• низкие эксплуатационные затраты.

В каталоге «ФОНАРИ МАЯК» представлены светодиодные светильники с различными параметрами. Например, у некоторых моделей LED Park заявлены степени защиты IP65, мощность от 30–40 Вт и различные варианты светового потока.

Для конкретной АЗС светильник необходимо подбирать не только по мощности, но и по светораспределению.

Как избежать темных зон

Одна из основных задач при проектировании освещения АЗС — добиться равномерного распределения света.

Темные участки могут появляться:

• между опорами;
• за припаркованными автомобилями;
• возле зданий;
• на поворотах;
• возле въездов и выездов;
• на периферии парковки.

Чтобы этого избежать, необходимо заранее выполнить светотехнический расчет.

Он позволяет определить:

• количество опор;
• расстояние между ними;
• высоту установки;
• мощность светильников;
• направление света;
• зоны перекрытия световых потоков.

Именно расчет, а не номинальная мощность светильника, должен определять конечную схему освещения.

Освещение АЗС должно быть единым

Нельзя рассматривать каждую зону автозаправочной станции отдельно от остальных.

Водитель воспринимает территорию как единое пространство. Поэтому между навесом, парковкой, подъездом и магазином не должно быть резких визуальных переходов от яркого света к полной темноте.

Хорошая система освещения обеспечивает плавный переход между различными зонами.

При этом для каждой зоны можно использовать собственный тип светильника:

Навес — специализированное технологическое освещение.

Дороги — консольные LED-светильники.

Парковки — опоры средней высоты и многосветильниковые конструкции.

Пешеходные зоны — парковые светильники.

Магазин и кафе — декоративные и современные парковые модели.

Периферия — силовые и несиловые опоры.

Крупные площадки — высокомачтовые мачты.

Декоративное освещение АЗС

Если автозаправочный комплекс имеет современную архитектуру, освещение может стать частью фирменного образа объекта.

Современные модели LED Park позволяют сформировать узнаваемый стиль территории.

В каталоге «ФОНАРИ МАЯК» представлены лаконичные светильники LED Park Квадрат и Кольцо, модели Spot, Софит, Раунд, а также декоративные чугунные фонари.

Для крупного сетевого объекта можно использовать единый дизайн опор на всей территории, а функциональное различие зон реализовать за счет высоты, количества светильников и характера светораспределения.

Как правильно спроектировать зоны освещения АЗС

Работу над проектом рекомендуется начинать с плана территории.

На нем отмечаются:

• навес;
• топливораздаточные колонки;
• въезд;
• выезд;
• парковка;
• магазин;
• кафе;
• пешеходные маршруты;
• внутренние дороги;
• хозяйственные площадки;
• периферийные территории;
• стоянка грузового транспорта.

После этого каждая зона получает собственную светотехническую задачу.

На следующем этапе выбираются типы светильников и опор.

Для небольшой территории могут быть достаточно стандартных опор 3–6 метров. Для парковок и дорог используются конструкции средней высоты. Для больших площадок — более высокие опоры или мачты.

Комплексное освещение АЗС от «ФОНАРИ МАЯК»

Каталог «ФОНАРИ МАЯК» позволяет подобрать оборудование для различных зон автозаправочной станции — от компактных пешеходных участков до крупных парковок и открытых транспортных площадок.

В ассортименте представлены:

• современные парковые светильники;
• консольные светодиодные светильники;
• готовые комплекты «опора + светильник»;
• многосветильниковые опоры;
• декоративные опоры;
• силовые и несиловые конструкции;
• высокомачтовые мачты.

Основной каталог уличных фонарей и опор позволяет подобрать решение под архитектуру и функциональное назначение объекта.

При проектировании крупной АЗС оборудование рекомендуется выбирать комплексно, учитывая не только характеристики отдельных светильников, но и всю схему освещения территории.

Зоны освещения АЗС требуют разного подхода. Навес над топливораздаточными колонками, парковка, внутренние дороги, пешеходные маршруты, магазин, кафе, периферийные территории и стоянка грузового транспорта имеют разные светотехнические задачи.

Для дорог оптимальны консольные LED-светильники, для парковок — опоры средней высоты и многосветильниковые конструкции, для пешеходных участков — современные парковые фонари, а для крупных площадок — высокомачтовые мачты.

Грамотно спроектированная система позволяет обеспечить равномерное освещение всей территории, повысить визуальный комфорт и безопасность движения, а также сформировать единый архитектурный облик автозаправочного комплекса.

Выбор конкретных опор и светильников следует выполнять на основании планировки территории, светотехнического расчета, условий эксплуатации и требований проекта.
